燃气采暖热水器的工作原理
一、板换式燃气采暖热水器的工作原理
1、板换式机型工作原理图
板换板式采暖炉的工作原理是：在供暖状态下，循环水由水泵通过主热交换器加热，然后由三通阀通过供暖热水出口进入室内采暖系统。室内空气被散热器加热后 燃气采暖热水炉，再由供暖回水入口流回水泵，并继续循环（大循环）。
在卫浴状态下，循环水流经主热交换器进行加热，然后从三通阀通过板式热交换器流回水泵，并连续循环（小循环），而热水水路和循环水路是分开的。从冷水入口进入后经板式换热器，吸收循环水回路的热量，将其转变为热水，然后从热水出口流出。
开机操作顺序：
供暖：开机-水泵转-风扇转-风压开关动作-脉冲点火-比例阀吸合-点火燃烧-反馈电极探测火焰-正常燃烧
洗浴：开机-打开浴水-打开水流开关-水泵转-风扇转-风压开关动作-脉冲点火-比例阀吸合-点火燃烧-反馈电极探测火焰-正常燃烧

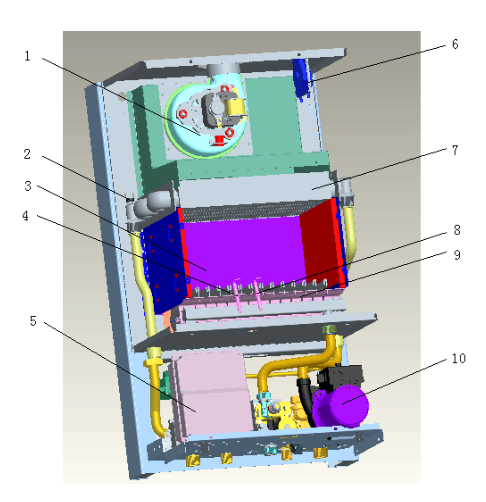

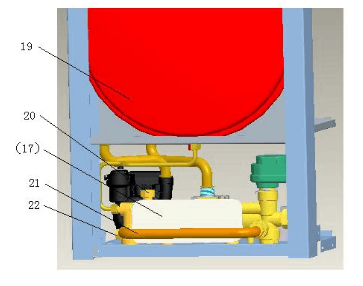

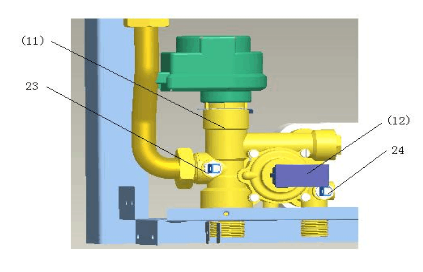

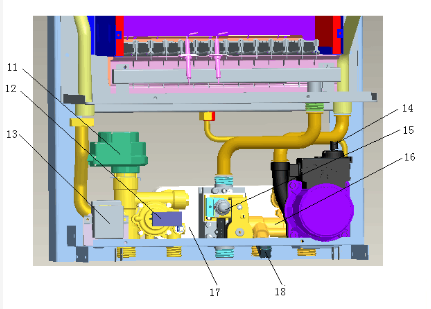

2、换板器结构图
1、风机
2、温度控制器
3、燃烧室
4、反馈针
5、控制器
6、风压开关
7、主热交换器
8、点火针
9、燃烧器
10、水泵
11，电动三通阀
1 2、 供暖水压开关
1 3、脉冲器
1 4、自动排气阀（水泵附属部件）
1 5、比例调节阀
1 6、进水阀
1 7、板式热交换器
1 8、补水阀
1 9、膨胀水箱
20、安全阀接头（进水阀附属部分）
2 1、旁通管
2 2、水压表接头（进水阀附属部分）
2 3、供暖出水温度探头
2 4、洗浴出水温度探头
